Терморегулятор ICEFREE TR-20 (20А, нагрев, Pt100, +1 … +125 ºС)

ICEFREE TR-20 — термостат электронный наружной установки, предназначенный для управления нагревателями с целью автоматического поддержания заданной температуры обогреваемого объекта напрямую или через соответствующий контактор. Для применения в нормальных зонах эксплуатации.

Термостат предназначен для автоматического поддержания температуры в интервале:

• +1…+180 °С (датчики ТСМ 50М и 100М);
• +1…+250 °С (датчики ТСП 50П и Pt100).

Допустимый минимальный внешний диаметр монтажного провода термосопротивления ≥ Ø3,5 мм.

Для всех типов датчиков – 3-проводная схема подключения. Прибор имеет в своём составе встроенный модуль искрозащиты.

Типы поддерживаемых датчиков:

• ТСМ 50М (W100 = 1,428, α = 0,00428 °С-1)
• ТСМ 100М (W100 = 1,428, α = 0,00428 °С-1)
• ТСП 50П (W100 = 1,391, α = 0,00391 °С-1)
• ТСП Pt100 (W100 = 1,385, α = 0,00385 °С-1)

Устройство и принцип работы

Периодически прибор считывает значение с датчика температуры и сравнивает его с предустановленной пользователем величиной, и, в зависимости от результата, включает или отключает нагрузку.
Так как прибор является необслуживаемым, все органы управления находятся внутри корпуса.

Порядок работы

После монтажа подводящих силовых и сигнальных цепей необходимо произвести нужные уставки, по которым прибор будет в дальнейшем работать.

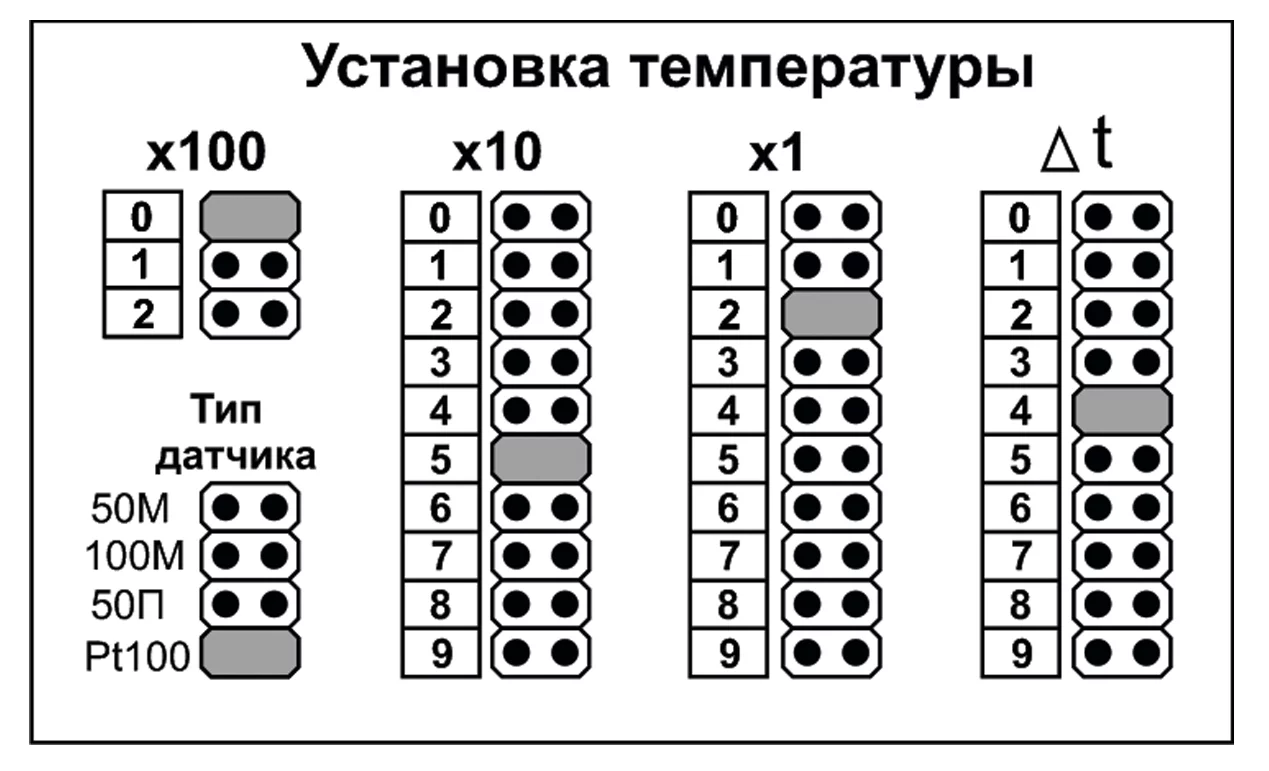

Управление блоком осуществляется пятью джамперными переключателями на наборном поле:
Установка температуры:
(x100) устанавливаются сотни градусов
(x10) устанавливаются десятки градусов
(x1) устанавливаются единицы градусов
(Δt ) гистерезис.
Тип используемого датчика выбирается с помощью переключателя «Тип датчика».
