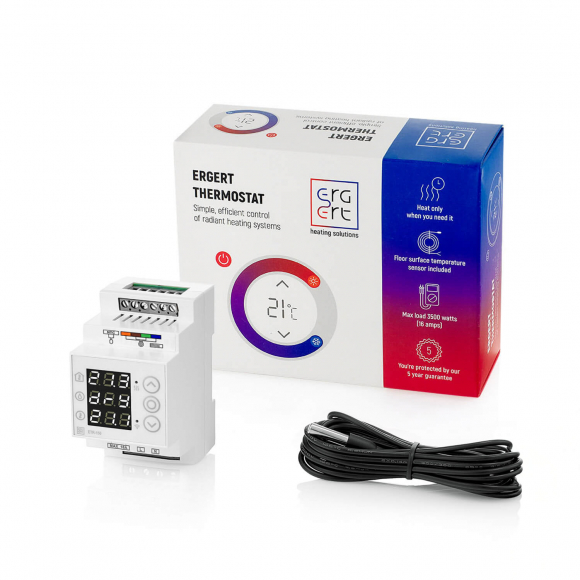

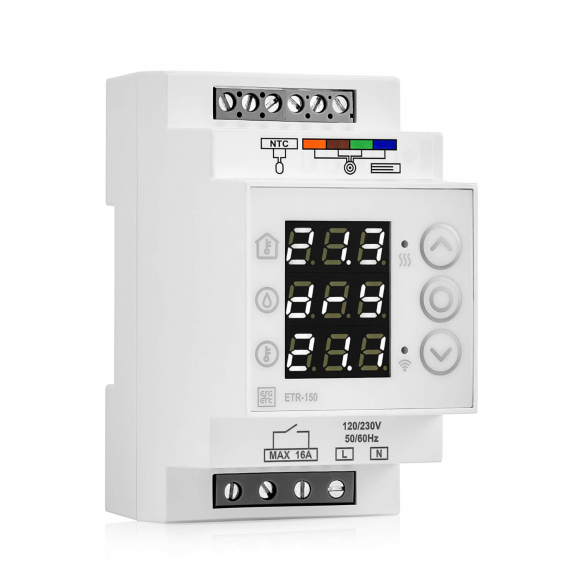

Терморегулятор ETR-150 для систем снеготаяния (16A, Wi-Fi)

Терморегулятор ETR-150 совместно с датчиками влажности ESM-G и ESM-R представляет собой систему таяния снега и удаления льда, предназначенную для предотвращения угрозы безопасности людей, транспорта и зданий из-за обледенения и снежных заносов.

Регулятор с датчиком ESM-G используется для таяния снега и удаления льда в таких местах, как дороги, въезды и выезды из подземных парковок, обогрев крыльца, ступеней и тротуаров.

Регулятор с датчиком ESM-R применяется для таяния снега и удаления льда на крышах, в водосточных желобах и ендовах.

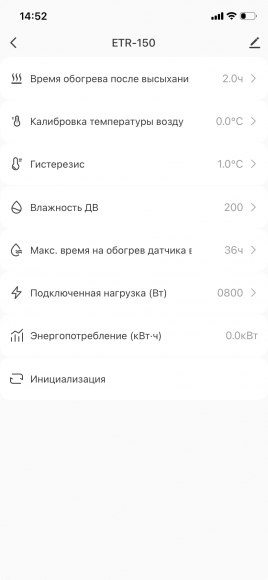

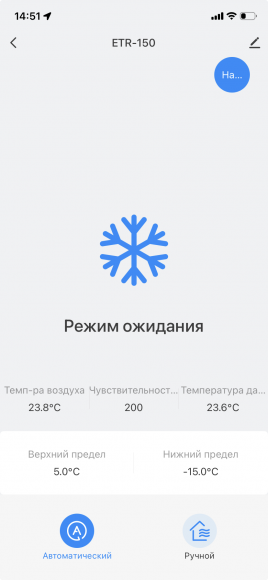

Дополнительным преимуществом служит возможноcть удаленного мониторинга активности со смартфона. Термостат оснащен модулем Wi-Fi и позволяет управлять системой через облачное решение Tuya.

ПРИНЦИП РАБОТЫ

Когда температура воздуха опускается до установленного на терморегуляторе диапазона (по умолчанию от -15 до +5°С), контроллер начинает отслеживать наличие воды на поверхности датчиков ESM-G или ESM-R. При детекции воды датчиками включается реле обогрева.

После того, как датчик влажности зафиксирует отсутствие воды, обогрев будет работать в течение заданного времени (по-умолчанию 1 час) для полного удаления воды с обогреваемой поверхности.

Поскольку снег и лёд практически не проводят электрический ток, в датчике владжности предусмотрен встроенный нагревательный модуль, который растапливает лёд или снег до состояния воды.

Если датчик влажности не подключен или оборван, регулятор будет включать обогрев в установленном температурном диапазоне.

ЭКСПЛУАТАЦИЯ КОНТРОЛЛЕРА ETR-150

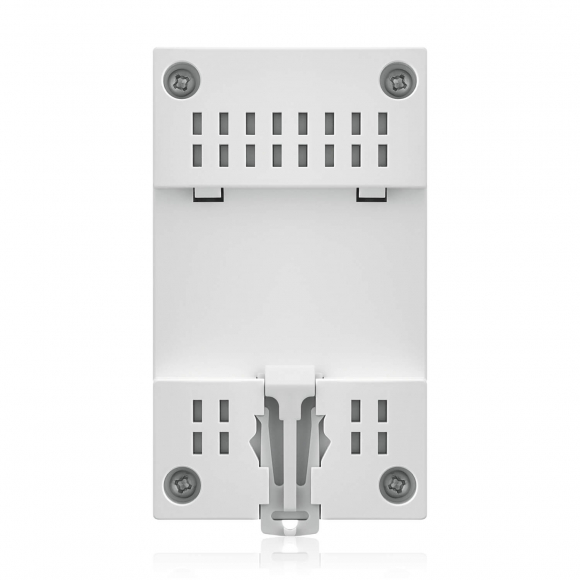

Класс защиты контроллера — IP20. Для минимизации вероятности контакта контроллера с водой его необходимо устанавливать помещении или в водонепроницаемом боксе/щите. Контроллер крепится на стандартную рейку DIN 35 мм. Рекомендуемая температура окружающей среды при установке составляет от -5 до 35°С. Для надежного подключения контактов к клеммам используйте плоскую отвертку с диаметром лезвия не более 3 мм.

Чтобы продлить срок службы контроллера, нагрузка, подключенная к регулятору, не должна превышать 2/3 от максимального

тока, то есть 11A. Чтобы подключить большую нагрузку используйте специальные устройства - контакторы, пускатели.

Для исключения импульсных помех и сбоев в работе контроллера необходимо зашунтировать обмотку подключаемых к ETR-150 контакторов RC-цепью по помощи снабберного модуля (резистор 100 Ом и конденсатор 0.1 мкФ Х 400В).
