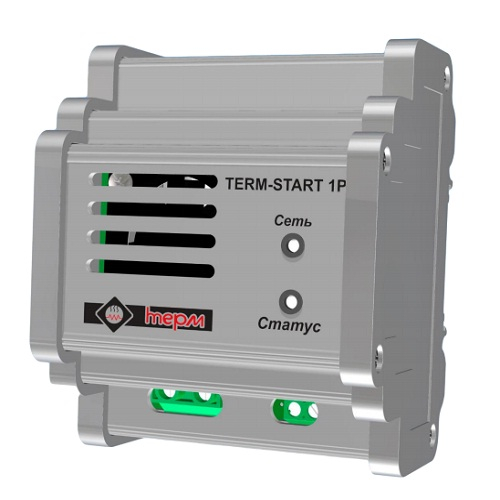

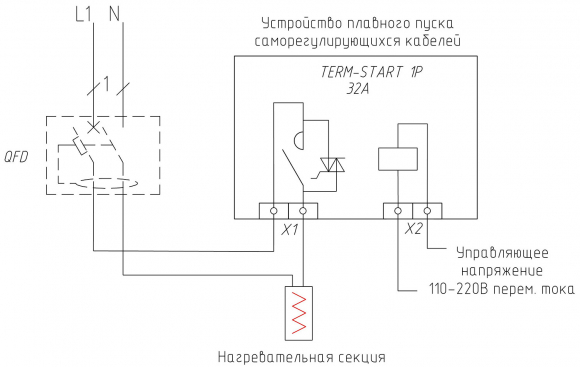

Устройство плавного пуска TERM-START 1P (28А)

Устройство плавного пуска TERM-START 1P предназначено для коммутации саморегулирующихся нагревательных кабелей без необходимости использования мощных пускателей и защитной автоматики избыточной мощности. Максимальный рабочий ток – 28 А.

Последствия больших пусковых токов

• Резко снижается ресурс и надёжность нагревательного кабеля
• Необходимо менять автоматику в шкафах управления на более мощную
• Увеличение габаритов и стоимости конечного оборудования

Преимущества использования

1. Отпадает необходимость устанавливать защитные автоматы, УЗО и т.д. с завышенными токами отсечки (чтобы они случайно не сработали на бросок тока при холодном запуске)
2. Не нужно прокладывать подводящие кабели повышенного сечения для пропускания больших токов – прибор удерживает средний ток с/р кабеля на уровне номинального
3. Можно обойтись без мощных пускателей и мощных реле в составе автоматической системы, где используется саморегулирующийся кабель – TERM-START 1P сам является коммутирующим устройством
4. Коммутация кабеля происходит в момент перехода сетевого напряжения через 0 – выбросы в сеть отсутствуют

Технические характеристики

• Ток потребления: 0,006А (1,3Вт)
• Максимальный ток нагрузки одного канала: 28А
• Максимальное коммутируемое напряжение: 275В
• Количество коммутируемых каналов: 1
• Время запуска саморегулирующегося кабеля: 13-20 мин
• Температура эксплуатации: 0…+65ºС
• Тип крепления: DIN-рейка, 4 модуля
• Относительная влажность, не более: 85%

Прибор TERM-START 1P предназначен для коммутации саморегулирующихся нагревательных кабелей с функцией ограничения пусковых токов на уровне номинального.
УПП позволяет решить проблему ограничения по установленной мощности системы.
Стартовый ток саморегулирующегося нагревательного кабеля может превышать его номинальный рабочий ток до 10 раз в зависимости от температуры кабеля, его состояния и качества структуры матрицы. Устройство плавного пуска TERM-START обеспечивает постепенный выход самрега на рабочий режим посредством поддержания среднего тока через кабель в любой момент времени не выше номинального для данного саморегулирующегося кабеля. Устройство плавного пуска предназначено для работы исключительно на нелинейную нагрузку кабеля. При включении системы обогрева и запуске устройства, коммутацию кабеля осуществляет полупроводниковый прибор TRIAC (встроенный в устройство плавного пуска контроллер) по специальному алгоритму, производит подачу напряжения на саморегулирующийся кабель через TRIAC только в момент перехода сетевого напряжения через 0, импульсами различной длительности. Алгоритм работы: происходит разогрев саморегулирующегося кабеля посредством подачи тока короткими импульсами длительностью не более 20 мс, ограничивая загрузку кабеля 2% от максимально возможной мощности. При этом через нагрузку протекает средний ток на уровне 2% от максимально возможного тока для данного мгновенного сопротивления саморегулирующегося кабеля. Этот ток начинает разогревать кабель. Далее число последовательных импульсов, подаваемых встроенным контроллером УПП через TRIAC, ступенчато увеличивается, а вслед за этим растёт коэффициент заполнения импульсов напряжения, поступающих на саморегулирующийся кабель, соответственно, возрастает средний ток кабеля, растёт его температура, увеличивается его сопротивление и постепенно кабель приближается к своему рабочему режиму на номинальном токе. При этом в течение всего времени ПП отслеживается температура каждого полупроводникового прибора TRIAC, которая не должна превышать +75 ºС. Если температура полупроводникового прибора TRIAC на каком-либо канале окажется выше +75 ºС, то запуск кабеля на этом канале ненадолго прекратится – до остывания коммутатора до приемлемой температуры. При этом время запуска греющего кабеля, подключенного через данный канал управления, увеличится (оно изменяется в пределах 13-20 минут в зависимости от коммутируемой нагрузки и температуры коммутатора). При проектировании систем обогрева, рассчитанных на технологический разогрев, либо поддержание высоких температур с минимальным гистерезисом, необходимо учитывать, что при подключении саморегулирующегося кабеля через УПП TERM-START, время нагрева и выхода на рабочий ток, номинальную мощность, ПРИ КАЖДОМ запуске системы будет составлять от 13 до 20 минут.

При разработке шкафов управления системами электрообогрева с применением УПП рекомендуется предусмотреть зазоры между устройствами не менее 1 см, для лучшего охлаждения и вентиляции.
НЕ РЕКОМЕНДУЕТСЯ применение устройств плавного пуска (УПП) на объектах со слабыми, либо отработавшими расчетный срок эксплуатации, электросетями.
НЕ РЕКОМЕНДУЕТСЯ совместное использование в рамках единой системы управления устройств плавного пуска TERM-START и релейных, либо симисторных, стабилизаторов напряжения, а также ИБП (источников бесперебойного питания). В противном случае при запуске систем электрического обогрева и работе устройства TERM-START будет наблюдаться частые переключения стабилизаторов, либо ИБП, что приведет к сокращению их срока службы, либо возможному выхода из строя.

Комплектация

- прибор TERM-START 1P - 1шт; - паспорт и инструкция по эксплуатации -1шт
