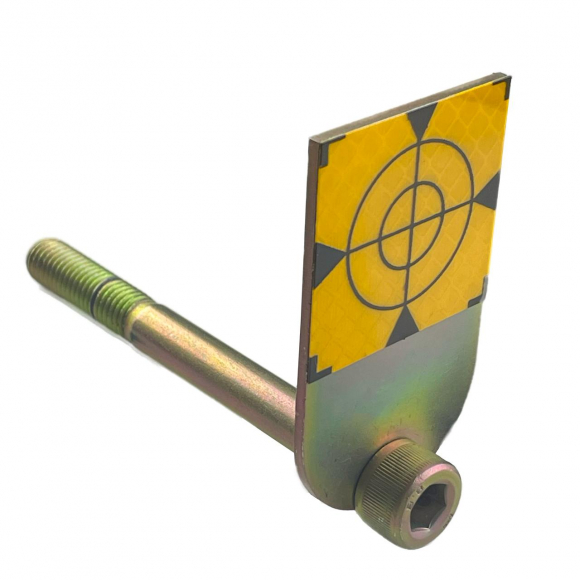

Марка деформационная МД-40, геодезическая метка 40мм

Деформационная марка (осадочная марка) – разновидность геодезических знаков, предназначена для установки непосредственно на объект наблюдений за деформациями. Устанавливают для контроля как за вертикальными, так и за горизонтальными смещениями объекта.

Универсальная деформационная марка, обеспечивает возможность её применения как для геометрического и тригонометрического нивелирования, так и для тахеометрических измерений и наблюдений, создания геодезической разбивочной основы. Применяется как для каменных/бетонных поверхностей с применением клеевого состава, так и для металлических/деревянных/пластиковых с применением резьбового соединения.  Как на вертикальных, так и горизонтальных поверхностях.

Технические характеристики:

• Диаметр прута анкерного болта 10 мм
• Полная длина марки 110 мм
• Длина заглубления в стену (до площадки под марку) – 97 мм
• Размер площадки под марку ширина 40 мм, высота 65 мм

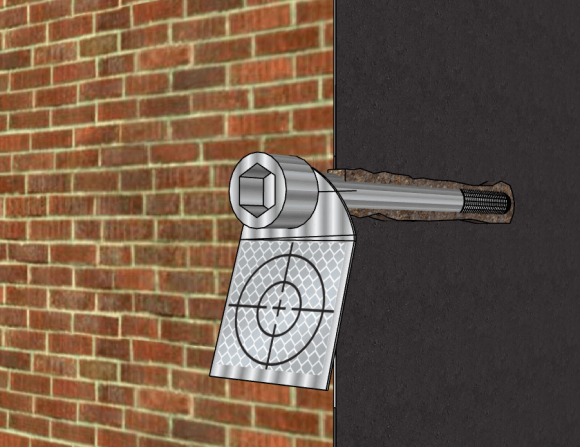

Монтаж

Установка (закладка) деформационных марок производится организацией, отвечающей за проведение геодезических измерений.

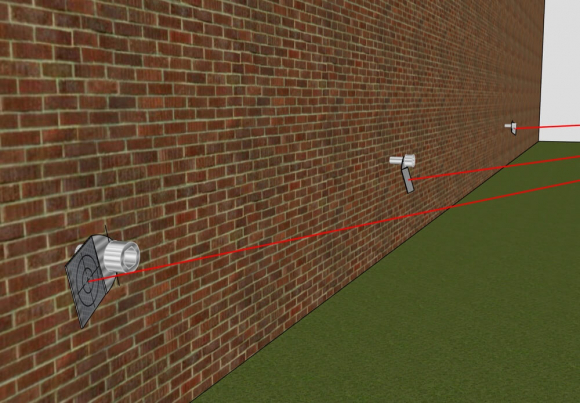

Геодезические марки устанавливаются на удобной для наблюдений высоте, примерно 0.4 – 0.8 м от уровня отмостки снаружи или от уровня полов в помещениях. Химический анкер можно применять любой фирмы, главное, чтобы он был для наружных работ, не усаживался, не расширялся и не проминался в застывшем состоянии.

Места расположения деформационных меток должны быть доступны для проведения нивелирных работ и обеспечивать защиты от механических повреждений. Нумеруются несмываемой краской. Наносятся на план объекта для дальнейших измерений.
