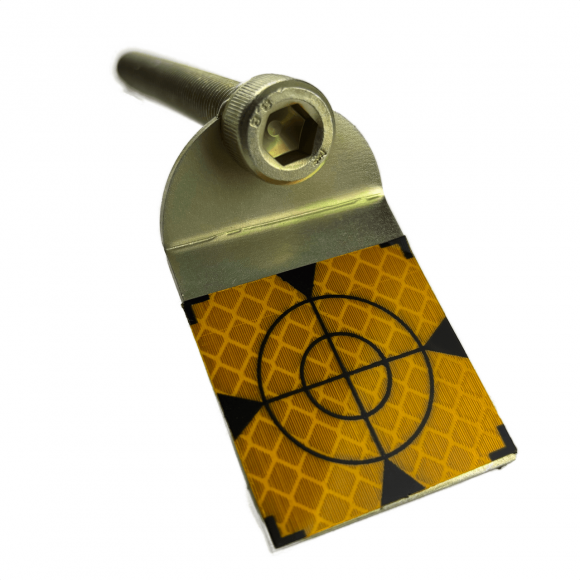

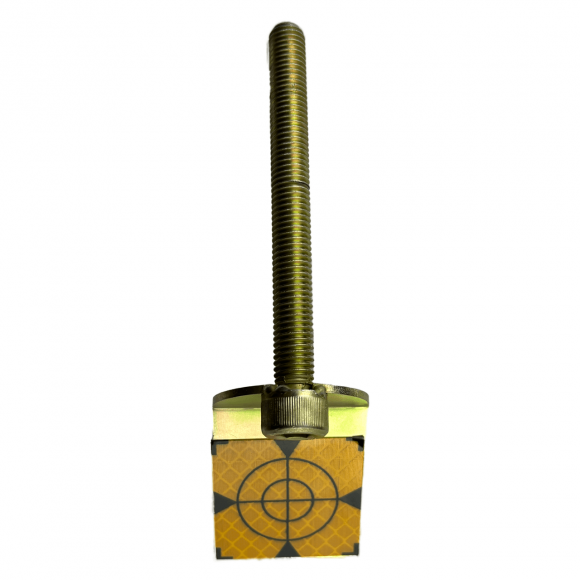

Марка деформационная МД-40У, геодезическая метка 40мм, изогнутая

Деформационная марка (осадочная марка) – разновидность геодезических знаков, предназначена для установки непосредственно на объект наблюдений за деформациями. Устанавливают для контроля как за вертикальными, так и за горизонтальными смещениями объекта.

Универсальная деформационная марка, обеспечивает возможность её применения как для геометрического и тригонометрического нивелирования, так и для тахеометрических измерений и наблюдений, создания геодезической разбивочной основы. Применяется как для каменных/бетонных поверхностей с применением клеевого состава, так и для металлических/деревянных/пластиковых с применением резьбового соединения.  Как на вертикальных, так и горизонтальных поверхностях.

Технические характеристики:

• Диаметр прута анкерного болта 10 мм
• Полная длина марки 110 мм
• Длина заглубления в стену (до площадки под марку) – 97 мм
• Размер площадки под марку ширина 40 мм, высота 52 мм
• Угол изгиба 45 градусов

Монтаж

Установка (закладка) деформационных марок производится организацией, отвечающей за проведение геодезических измерений.

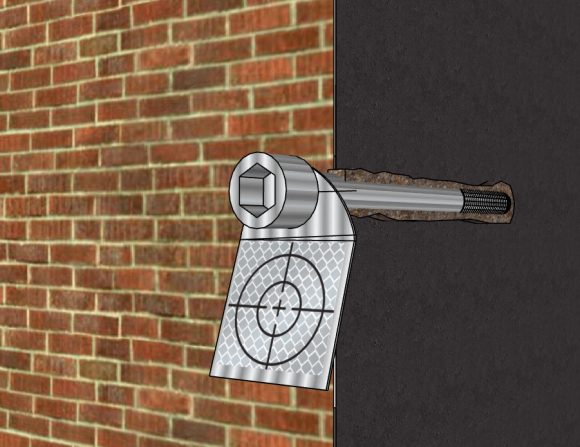

Геодезические марки устанавливаются на удобной для наблюдений высоте, примерно 0.4 – 0.8 м от уровня отмостки снаружи или от уровня полов в помещениях. Химический анкер можно применять любой фирмы, главное, чтобы он был для наружных работ, не усаживался, не расширялся и не проминался в застывшем состоянии.

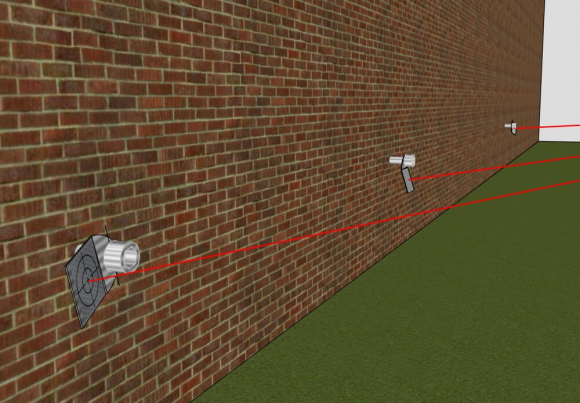

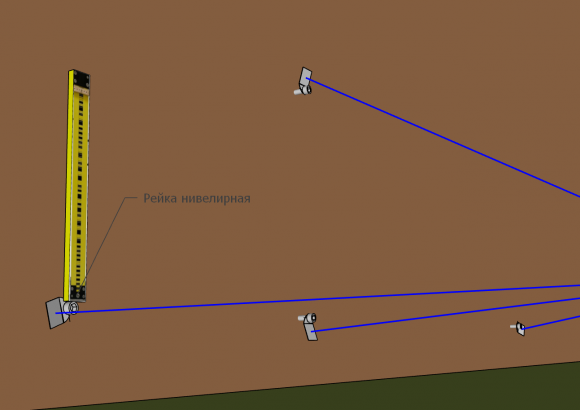

Места расположения деформационных меток должны быть доступны для проведения нивелирных работ и обеспечивать защиты от механических повреждений. Нумеруются несмываемой краской. Наносятся на план объекта для дальнейших измерений.
